碳化硅：第三代半导体材料核心受新能源汽车以及光伏通信等产业驱动加速放量有望逐步取代传统硅基，市场空间广阔
碳化硅：第三代半导体材料核心
半导体材料作为电子信息技术发展的基础，经历了数代的更迭。以碳化硅、氮化镓为代表的第三代半导体材料逐渐进入产业化加速放量阶段。

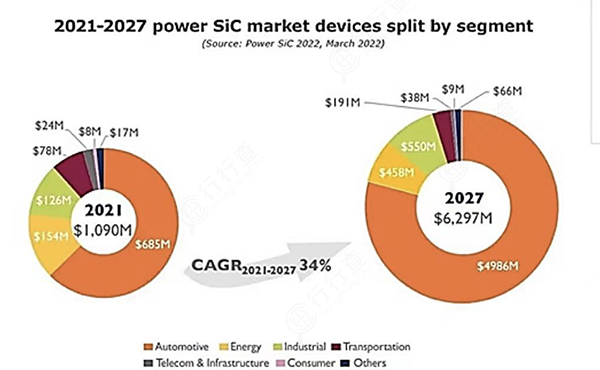

碳化硅（SiC）是第三代半导体材料的核心。相较于前两代材料，碳化硅具有耐高压、耐高温、低损耗等优越性能，具有较高的导热率、熔点等。资料来源：Yole基于碳化硅材料的半导体器件可应用于汽车、充电设备、便携式电源、通信设备、机械臂、飞行器等多个工业领域。碳化硅材料的特性决定了它将会逐步取代传统硅基，打开巨大的市场空间。根据Yole数据，受新能源汽车行业庞大的需求驱动，以及光伏风电和充电桩等领域对于效率和功耗要求提升的影响，预计到2027年碳化硅功率器件的市场规模将达到62.97亿美元，2021-2027年的复合增速约为34%。2021年-2027年全球碳化硅功率器件各细分市场规
模。
碳化硅产业链
碳化硅产业链涉及多个复杂技术环节。

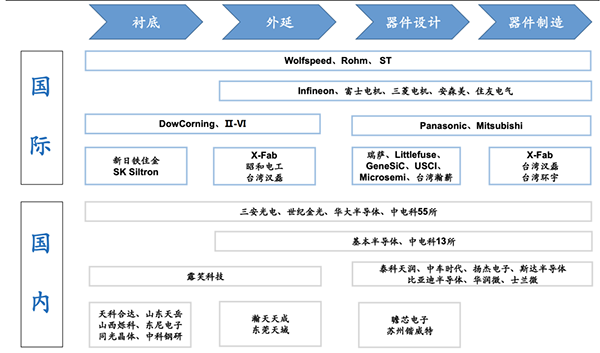

依次可分为：衬底、外延、器件、终端应用。受制于材料端的制备难度大，良率低，产能小，目前产业链的价值集中于衬底和外延部分，前端两部分占碳化硅器件成本的 47%、23%，而后端的设计、制造、封测环节仅占 30%。碳化硅产业链图谱：
碳化硅衬底

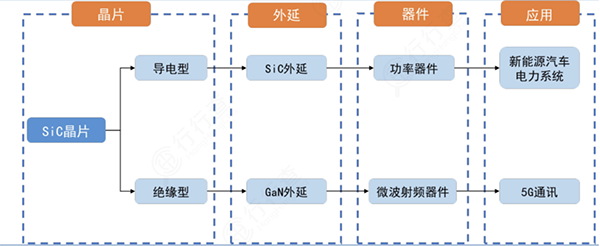

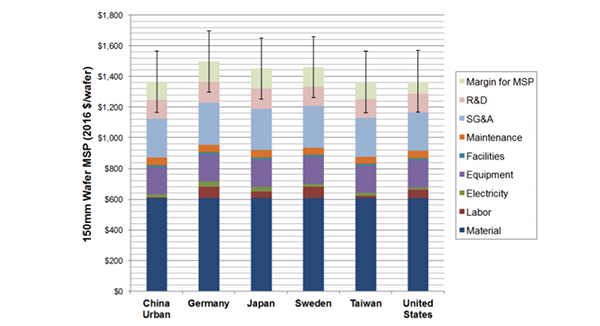

衬底制造是碳化硅产业链技术壁垒高、价值量大的环节，是未来碳化硅大规模产业化推进的核心环节。碳化硅的衬底可以按照电阻率分为导电型衬底和半绝缘型衬底，导电型电阻率在0.02Ω·cm左右，半绝缘型电阻率大于106Ω·cm。在导电型衬底上生长SiC衬底制作的功率器件可以应用在新能源汽车、电网、光伏逆变器、轨道交通等高压工作场景。在半绝缘型衬底上生长GaN外延制作的微波射频器件主要应用在射频开关、功率放大器、滤波器等通讯场景，可以满足5G通讯对高频性能和高功率处理性能的要求。随着国内碳化硅衬底产能建设的推进，市场对于其原材料高纯热场、高纯保温、高纯碳粉、高纯碳化硅粉等需求将快速增加。目前中国大陆碳化硅衬底规划投资超200亿元，未来远期规划年产能超400万片。
从行业市场格局来看，目前具备半绝缘型碳化硅衬底生产能力的国外同行业公司主要有CREE公司及II-VI公司。由于碳化硅衬底生产技术难度高，国内具备技术储备和量产能力的公司较少，行业竞争格局较好。我国的导电型碳化硅衬底龙头天科合达市场份额不足2%。
在半绝缘型衬底方面，我国的天岳先进进入全球头部厂商地位，2020年市场份额为30%，市场占有率排名全球第三、国内一。碳化硅生长技术难度高导致了目前碳化硅衬底厂商生产良率较低。天岳先进作为国内半绝缘型碳化硅衬底龙头企业，晶棒环节良率近两年平均水平约为50%，衬底环节良率近两年在70%-75%区间。当前国内碳化硅衬底产能仍有较大部分为2-4英寸，部分头部厂商完成了6英寸碳化硅衬底的技术储备并实现了量产，但规模较小，8英寸衬底生产技术仍处于技术储备之中。
全球半绝缘型碳化硅衬底市场份额：
行行查，，，
查行业数据，就用行行查小程序
小程序
碳化硅外延

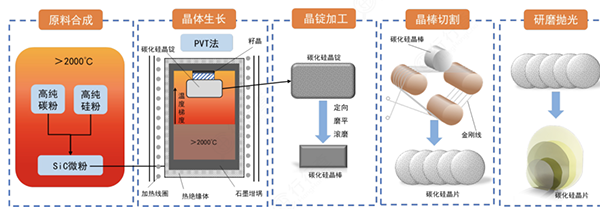

而外延局的生长可以消除许多缺陷，使晶格排列整齐，表面形貌得到改观。碳化硅晶片主要加工流程：
